金属管浮子流量计
一、 产品简介

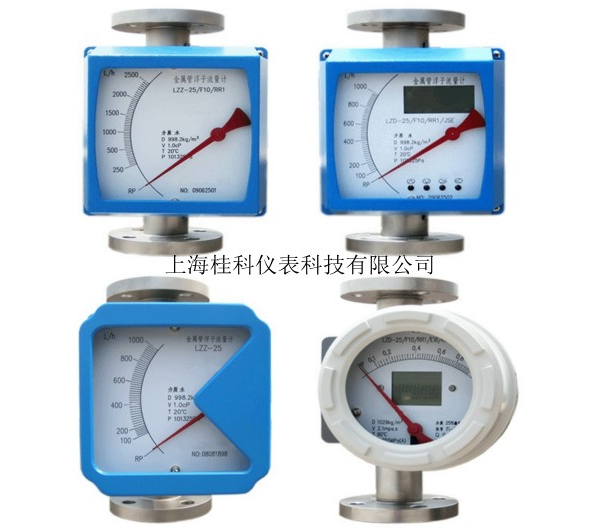

GK-LZ金属管浮子流量计是工业自动化过程控制中常用的一种流量测量仪表，它具有压损小，检测范围大（量程比10:1），使用方便等特点，它可用来测量液体，气体以及蒸汽的流量，多年来金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐.
二、产品特点
1.全金属结构，坚固稳定。
2.短行程、小型结构设计。
3.低压力损失设计。
4.新型磁耦合结构设计确保传输信号更加稳定。
5.根据用户要求可以加装磁过滤器。
6.可带保温或伴热夹套。
7.用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。
8.适合于恶劣环境和腐蚀严重的介质， 具有良好的抗热性和耐压性。
9.智能型双行液晶显示，可选现场瞬 时/累计流量显示，可带背光。
10.可选二线制、电池、交流供电方式。
11.安装结构多样，可根据客户现场管道内介质流向定制金属管浮子流量计。
12.连接方式有螺纹，卫生型快装，法兰连接，为客户提供更多的现场选择。
三、流量表
|
口径
|
水（L/h）
20℃ 101325Pa
|
空气（m3/h）
20℃ 101325Pa.abs
|
最大压力损失（KPa）
|
||
|
材质RR0 RR1 RL
|
材质PTFE
|
材质RR0 RR1 RL
|
材质RR0 RR1 RL
|
材质PTFE
|
|
|
15
|
2.5-25
|
|
0.07-0.7
|
6.5
|
|
|
4-40
|
2.5-25
|
0.11-1.1
|
6.5
|
5.5
|
|
|
6-60
|
4-40
|
0.18-1.8
|
6.6
|
5.5
|
|
|
10-100
|
6-60
|
0.28-2.8
|
6.6
|
5.6
|
|
|
16-160
|
10-100
|
0.4-4.0
|
6.8
|
5.8
|
|
|
25-250
|
16-160
|
0.7-7.0
|
7.2
|
6.1
|
|
|
40-400
|
25-250
|
1.0-10
|
8.6
|
6.1
|
|
|
60-600
|
40-400
|
1.6-16
|
11.1
|
7.3
|
|
|
25
|
100-1000
|
60-600
|
3.0-30
|
7.0
|
5.9
|
|
160-1600
|
100-1000
|
4.5-45
|
8.0
|
6.0
|
|
|
250-2500
|
160-1600
|
7-70
|
10.8
|
6.8
|
|
|
400-4000
|
250-2500
|
11-110
|
15.8
|
9.2
|
|
|
50
|
600-6000
|
250-2500
|
18-180
|
8.0
|
6.5
|
|
1000-10000
|
400-4000
|
25-250
|
11.0
|
6.8
|
|
|
1600-16000
|
600-6000
|
40-400
|
16.2
|
9.4
|
|
|
2000-20000
|
1000-10000
|
60-600
|
16.2
|
14.5
|
|
|
80
|
2500-25000
|
1600-16000
|
60-600
|
8.2
|
6.9
|
|
4000-40000
|
2000-20000
|
100-1000
|
9.5
|
8.1
|
|
|
5000-50000
|
2500-25000
|
150-1500
|
9.5
|
8.1
|
|
|
100
|
6000-60000
|
4000-40000
|
180-1800
|
8.0
|
9.5
|
|
8000-80000
|
5000-50000
|
240-2400
|
10.0
|
9.2
|
|
|
10000-100000
|
8000-80000
|
300-3000
|
10.0
|
9.2
|
|
|
125
|
10000-100000
|
8000-80000
|
300-3000
|
10.0
|
8.5
|
|
25000-125000
|
10000-100000
|
|
12.2
|
10.1
|
|
|
150
|
25000-125000
|
10000-100000
|
|
11.0
|
9.2
|
|
30000-150000
|
30000-125000
|
|
13.2
|
12.1
|
|
|
20000-200000
|
|
|
|
|
|
|
注：1、用于测量液体时，应保证工作压力不低于两倍最大压损；用于测量气体时，应保证工作压力不低于五倍最大压损，以使流量计稳定工作；
2、可以根据用户要求，定制DN20、DN32、DN40、DN65规格；
3、标准为法兰连接，可根据要求定制螺纹连接、快接卡箍连接式。
|
|||||
四、选型表
| GK | 企业代码 | ||
| LZZ | 就地指示型 | ||
| LZD | 电远传型 | ||
| 口径 DN | |||
| 15 20 25 32 40 50 65 80 100 125 150 | |||
| 连接形式 | |||
| F | 法兰连接 | ||
| C | 卡盘连接 | ||
| S | 螺纹连接 | ||
| 结构型式 | |||
| F10 | 下进上出型 （可以缺省） | ||
| F11 | 下进侧出型 | ||
| F12 | 侧进侧出型 | ||
| F13 | 右进左出型 | ||
| F14 | 左进右出型 | ||
| F15 | 右进左出型 (新型水平） | ||
| F16 | 左进右出型（新型水平） | ||
| 接液材质 | |||
| RR0 | 0Cr18Ni12Mo2Ti | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| RR1 | 304 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| RL | 316L | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| RP | PTFE | 适用于结构型式 F10 型 | |
| Ti | 钛合金 | 适用于结构型式 F10 型 | |
| HC | 哈氏合金 | 适用于结构型式 F10 型 | |
| 附加结构（无特殊要求可缺省） | |||
| T | 夹套型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| Z | 阻尼型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| G | 高温型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| Y | 高压型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
| 缺省 | 现场指针显示瞬时流量 | ||
| ES | 24VDC 供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA 标准电流限号 | ||
| K1 | 带一上限报警点输出(继电器3A/220V 常开触点开关） | ||
| K2 | 带一下限报警点输出(继电器3A/220V 常开触点开关） | ||
| K12 | 带一上限和一下限报警点输出(继电器3A/220V 常开触点开关） | ||
| JSB | 电池供电， LCD显示瞬时流量和累积流量 | ||
| JSC | 220VAC供电，LCD 显示瞬时流量和累积流量，远传4-20mA 标准电流信号 | ||
| JSE | 24V DC 供电，LCD 显示瞬时流量和累积流量，远传4-20mA 标准电流信号 | ||
| HART | 对于远传4-20mA 标准电流信号指示器，可以选择＋HART 协议 | ||
| 防爆型式 | |||
| 缺省 | 普通型 方表头 | ||
| Exi | 本安防爆型 方表头 | ||
| Exd | 隔爆型 圆表头 | ||
举例 GK-LZ□-□ □ □ □ □ □ □ 注：无选择项可以缺省。
GK-LZD-15/F10/RR0/T/ES/HART/Exi
说明电远传/DN15 口径/法兰连接/下进上出型/材质0Cr18Ni12Mo2Ti/夹套型/4-20mA/HART 协议/本安防爆
